Le filtre à ceinture de vide est un dispositif de séparation solide-liquide hautement efficace qui utilise la pression négative du vide comme force motrice pour parvenir à la séparation. Sa section de filtration est disposée le long d'une longueur horizontale, permettant l'achèvement automatique continu d'une série d'opérations de processus, y compris la filtration, le lavage du gâteau du filtre, la décharge du gâteau et la régénération du tissu du filtre. Cet équipement utilise le tissu du filtre comme médium de filtration. Une ceinture en caoutchouc continue, propulsée par un moteur à travers un dispositif de réduction, se déplace de manière synchrone avec le tissu du filtre étendu sur le cadre.
Avantages du produit
Filtration à haute efficacité
En adoptant la méthode d'alimentation horizontale de la surface des médias de filtre, les grandes particules de la boue peuvent être rapidement déposées et précipitées sur la surface des médias de filtre en très peu de temps, pour construire une couche de médias de filtre primaire à haute perméabilité, et l'effet de filtration initial est très remarquable.
Haute capacité de production
Il peut réduire en continu une série d'opérations de processus telles que la filtration automatique de flexion et de plongée, le lavage de gâteaux de filtre, la décharge de boue et la régénération de tissu de filtre, ce qui améliore considérablement l'efficacité de la production.
Bon effet de lavage
La liqueur mère et la liqueur de lavage du gâteau de filtre peuvent réaliser le téléphone cellulaire segmenté, en supportant le mode de lavage à flux plat ou à contre-flux en plusieurs étapes, assurant que le processus de lavage est uniforme et complet.
Basse teneur en eau du gâteau de filtre
Avec une forte performance de filtration, le gâteau de filtre résultant a une faible teneur en eau, ce qui est très adapté aux exigences de traitement ultérieures.
Opération flexible
La structure globale utilise le concept de conception modulaire, qui peut être assemblé de manière flexible selon les besoins réels, facilitant grandement le transport et l'installation.
faible coût
Un haut degré d'automatisation, réduisant efficacement le fonctionnement manuel, ce qui réduit à son tour le coût d'exploitation de l'équipement.
Caractéristiques techniques :
• leUn degré élevé d'automatisation: l'automatisation continue de l'ensemble du processus d'alimentation, de filtration, de lavage, d'aspiration, de déchargement et de nettoyage du tissu de filtre, et le programme PLC ou la technologie DCS peuvent être utilisés pour réaliser le contrôle automatique sur place ou à distance.
Ajustement flexible du processus: des paramètres tels que l'épaisseur du gâteau, l'absorption de l'eau, le nombre de phases de contre-courant, le degré de vide, le tissu de filtre, etc. peuvent être ajustés selon la demande, afin d'obtenir le meilleur effet de filtration.• le
Dispositif de découpage: le cylindre ou le sac à air est utilisé pour pousser le mécanisme de découpage pour tourner et corriger le découpage, ce qui corrige automatiquement la déviation du tissu du filtre et assure le fonctionnement normal.• le
Dispositif de tension: Ajuster le progrès de tension de la bande avec une vis pour assurer une friction suffisante et aucune déviation de la bande.• le
Nettoyage à haute efficacité: tissu et bande de filtre de nettoyage par jet d'eau de traitement, boîte de scellement de tuyau d'aspiration sous vide, broyeur à pulvérisation à l'aide de produits de haute qualité pour assurer l'effet de nettoyage.• le
La structure d'une presse de filtre à ceinture de vide
Les composants d'un filtre à ceinture de vide pour le gypsum sont relativement complexes et peuvent être divisés en composants fonctionnels de base et en composants de soutien auxiliaires.
Composants de filtration et de déshydratation
Ceinture de filtre: En tant que milieu de filtration clé, la ceinture de filtre est responsable du transport du matériau et de la réalisation des tâches de filtration et de déshydratation.Il est généralement fabriqué à partir de matériaux tissés résistants à l'usure, tels que le polyester ou le polypropylène.
Chambre à vide: Située sous la ceinture de filtre, elle utilise la pression négative pour adsorber les matériaux de la surface de la ceinture de filtre, servant de composant clé pour la déshydratation sous vide.
Système d’alimentation : Inclut un bouchon d’alimentation et un distributeur, utilisé pour distribuer uniformément le bouchon sur la ceinture, assurant une utilisation optimale de la zone de filtration.
Composants de section de déshydratation: Divisé en zone de déshydratation par gravité, zone de pré-déhydratation sous vide, zone de déshydratation par pression sous vide, etc., en fonction du processus de déshydratation.
Composants de contrôle de l'opération de la ceinture de filtre
Système de propulsion: Comprenant un moteur, un réducteur, des rouleaux de propulsion, etc., il conduit la ceinture de filtre à fonctionner en continu et peut ajuster la vitesse de la ceinture à travers le contrôle de vitesse.
Dispositif de tension: Ajuste la tension de la ceinture de filtre via des cylindres ou des vis à plomb pour s'assurer que la ceinture est fermement fixée à la boîte de pré-vacuité, tout en empêchant la ceinture d'être trop lourde ou trop serrée.
Dispositif d'alignement: Inclut des capteurs et des mécanismes d'ajustement pneumatique/électrique pour surveiller la position de la ceinture de filtre en temps réel et effectuer des ajustements, empêchant la désalignement de la ceinture qui pourrait causer des dysfonctionnements de l'équipement.
Composants de préinstallation auxiliaires
Système de vide: Composé d'une pompe à vide, d'un tuyau à vide et d'un séparateur gaz-liquide, il fournit une source de vide stable pour l'équipement.
Dispositif de rinçage: Inclut des tuyaux de pulvérisation et des robinets, utilisés pour nettoyer le gâteau de filtre résiduel de la surface de la ceinture de filtre, empêchant les blocages et assurant sa perméabilité.
Dispositif de décharge: Typiquement une structure de scraper ou de rouleau, il retire et décharge le gâteau de filtre déshydraté de la ceinture de filtre.
Cadre: un cadre de structure en acier qui soutient tous les composants, assurant la stabilité globale de l'équipement.
Système de contrôle: Composé d'un PLC, d'un écran tactile, de capteurs, etc., permettant l'ajustement automatique de paramètres tels que la vitesse de la ceinture de filtre, le niveau de vide et la pression de rinçage, ainsi que le suivi du fonctionnement de l'équipement.
Ces composants travaillent ensemble pour compléter l'ensemble du processus d'alimentation des matériaux, de filtration, de déshydratation, de déchargement et de régénération de la ceinture de filtre, assurant un fonctionnement stable et efficace de l'équipement.
Les domaines d’application
Filtre à ceinture sous vide pour gypsum avec des performances excellentes et divers avantages, connu comme un équipement clé indispensable pour la séparation solide-liquide dans de nombreux domaines industriels, montrant un très large éventail de perspectives d'application.
Industrie métallurgique
L'environnement est dur, à haute température et corrosif. L'équipement a une structure solide, résistance à la corrosion et peut traiter efficacement la boue, séparer avec précision les minéraux solides et les engrais liquides, fournir des matières premières de haute qualité pour la fonte et améliorer l'efficacité et la qualité de la production.
01 à
Industrie chimique
Les matériaux sont divers, la réaction produit des déchets liquides contenant des impuretés solides, cet équipement peut compter sur l'ajustement flexible des caractéristiques des matériaux, pour atteindre une séparation solide-liquide de haute précision, pour protéger la pureté et la qualité des produits chimiques, pour maintenir la stabilité de la production.
02 à
Industrie du papier
Rechercher pour la production de la pâte à papier contenant des fibres, les eaux usées de remplissage, la presse de filtre de ceinture de vide peut être traitée en profondeur, la récupération des fibres et des remplisseurs, pour atteindre l'utilisation des ressources dans la valorisation, réduire l'impact des rejets d'eaux usées, et aider l'industrie du papier développement respectueux de l'environnement et efficace.
03 à
L'industrie alimentaire et pharmaceutique
L'équipement adopte des matériaux de haute qualité, avec un système d'étanchéité et de nettoyage parfait, peut être opéré dans un environnement aseptique, pour prévenir la contamination des matériaux, pour protéger la sécurité des produits et la stabilité de la qualité, pour répondre aux exigences réglementaires.
04 à
Le domaine de la protection de l'environnement
Dans la centrale de traitement des eaux usées, l'équipement peut séparer efficacement les solides suspendus, les sédiments et autres impuretés dans les eaux usées, de sorte que la qualité de l'eau répond aux normes de décharge et protège les ressources en eau.
05 à

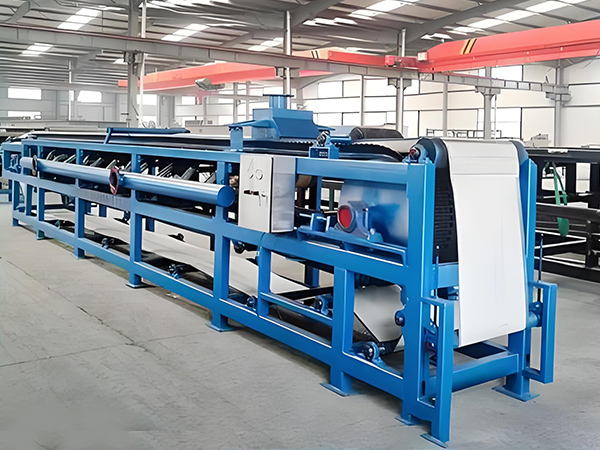

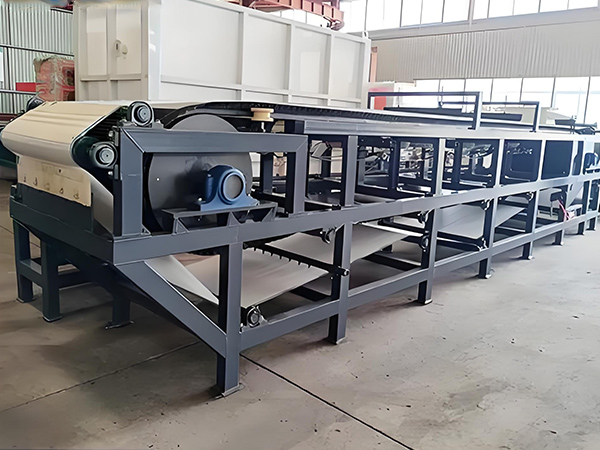

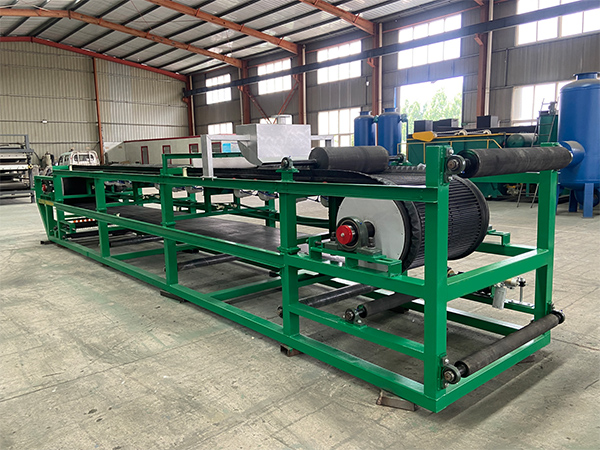

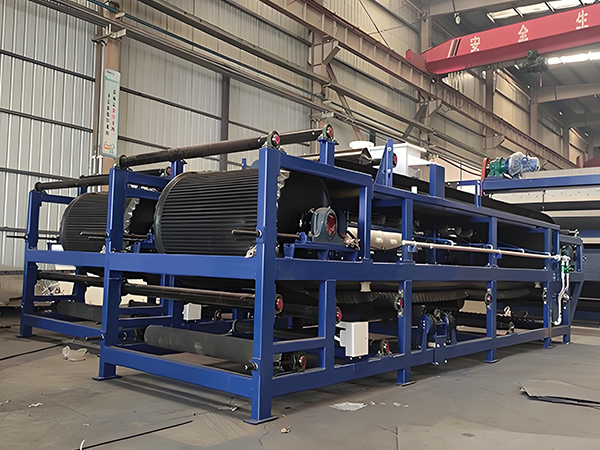

Filtre de pression de ceinture de vide
Le prix des machines de pression de filtre de ceinture de vide est influencé par divers facteurs.Diverses capacités de traitement et largeurs de ceinture de filtre peuvent entraîner des différences de prix importantes.Le niveau de configuration a également un impact significatif sur le prix, comme si la machine est équipée d'un système d'ajout de flocculant ou d'un système de contrôle automatique, ce qui peut influencer le prix final.
Dans le secteur de la fabrication, il existe actuellement de nombreuses entreprises d'équipements environnementaux remarquables qui peuvent recommander des modèles appropriés en fonction de différents scénarios d'application, fournissant aux utilisateurs un équipement professionnel et des services complets. YiNuo Machinery est un fabricant professionnel de machines de filtre à vide, offrant des produits de haute qualité à des prix raisonnables.
